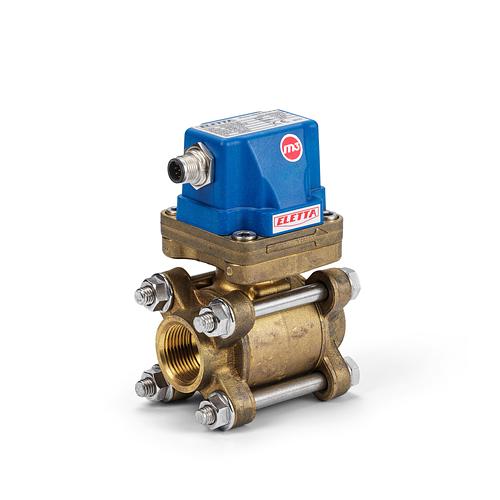

M3-GL

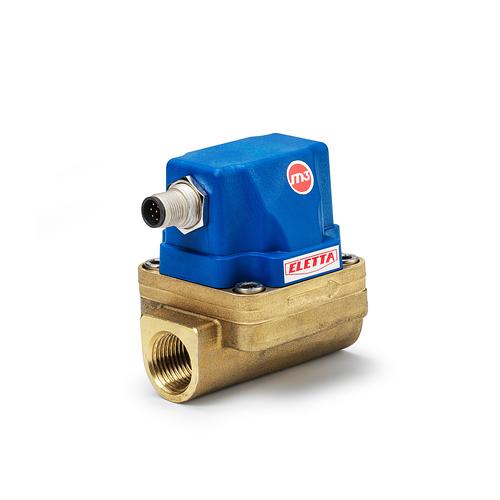

M3-G-BR

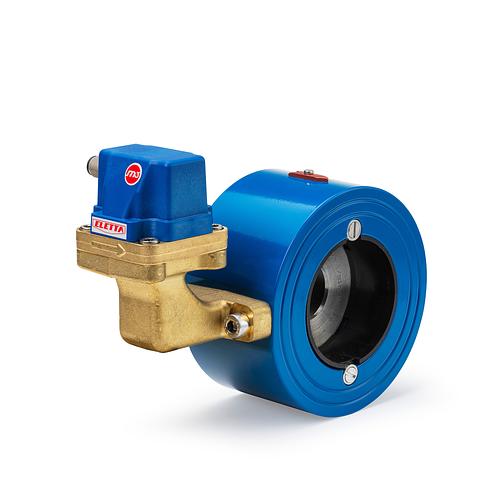

M3-FA

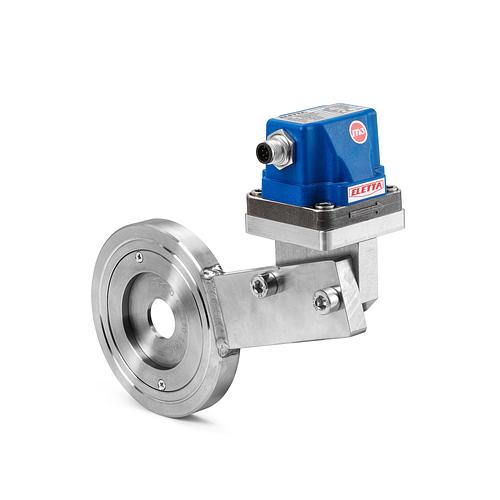

M3-FSS

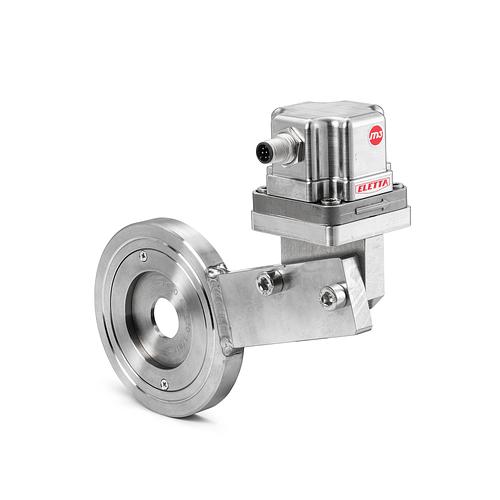

M3-SS-FSS

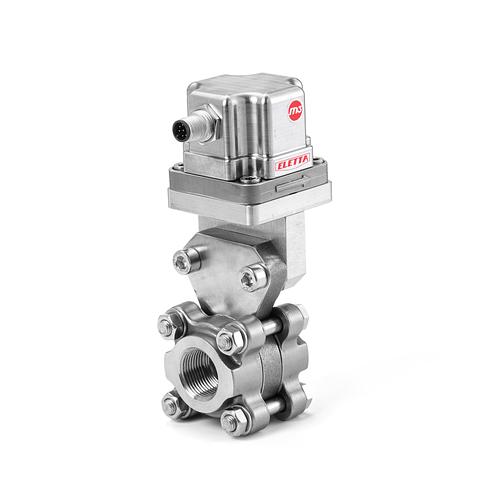

MSS-GSS

Bygg din produkt

Flödesvakten i M-series M3 har två oberoende piezoresistiva absolut trycksensorer som ger dig en kompakt flödesmätare som kan användas för tre olika funktioner: mätning av gas- och vätskeflöde samt differenstryck. M3 kan mäta de flesta förekommande gaser och kompenserar för förändringar i tryck och temperatur (massflödesmätning). Programmerbar med Elettas flowcenter (analog utsignal) 4-20 mA och Modbus utgång.

Rördelar:

mässing, pulverlackerat stål, rostfritt stål (annat material på begäran)

Kåpa:

plast, rostfritt stål

Mätomfång:

1:10

IP klassning:

IP67

Tryckklasser:

10, 25, 50 bar

Temperatur spec:

beroende på konfiguration. Kontakta Eletta

Mikrobrytare:

två piezoresistiva absolut trycksensorer

Rörstorlekar:

DN15 - DN550

Tillval:

Loop matad displayOLED 128*32 pixlar

Övrigt:

OBS; Flänsade rör typ FA är tillverkade enligt DIN PN16 / ANSI 150 lbs, gäller alla tryckklasser.
