S-Serien

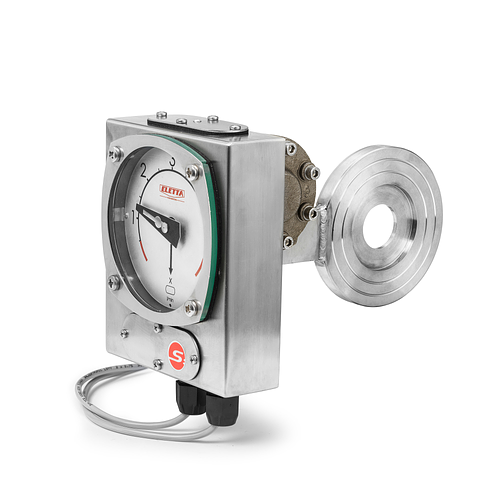

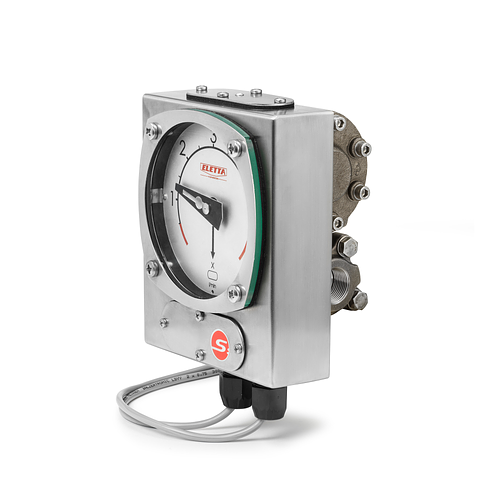

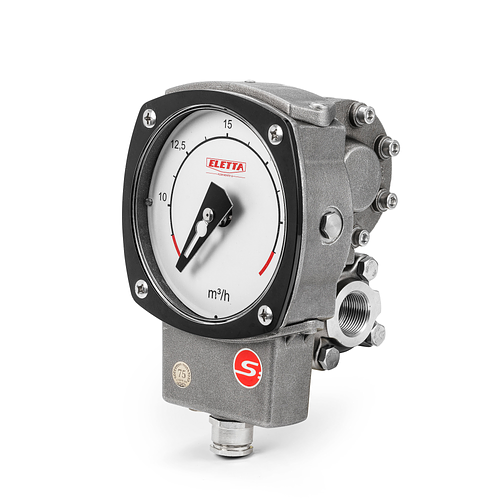

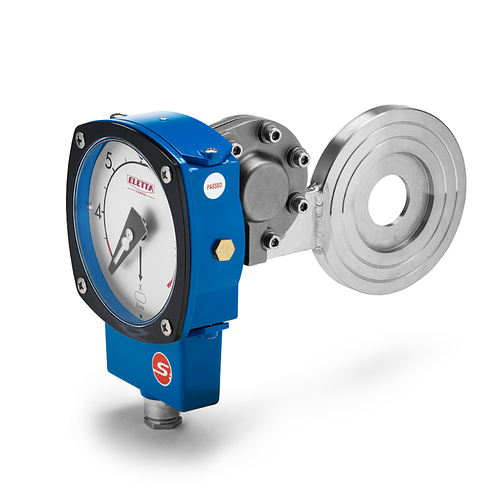

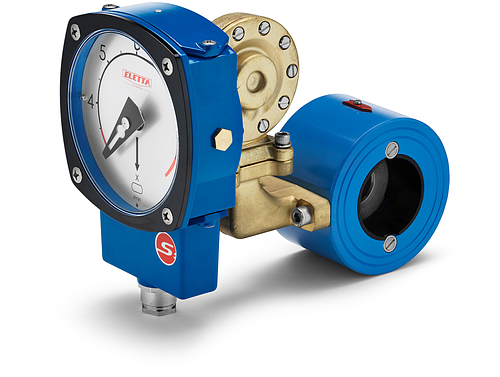

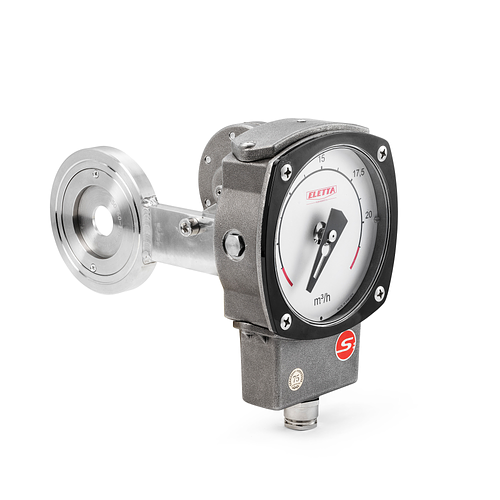

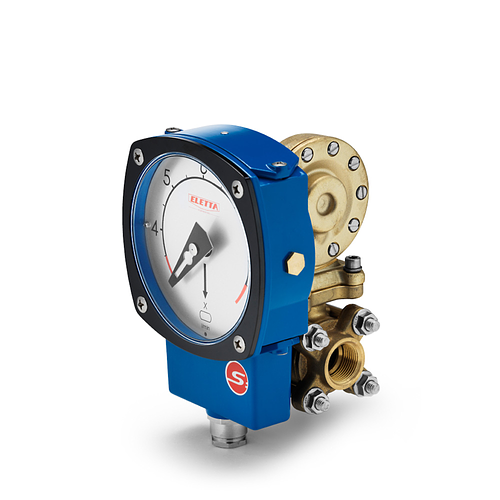

Flödesvakten i S-serien - S2 & S25 har en stor, lättavläst, kund anpassad visartavla 120 mm, som är linjär mot flödet. Urtavlan syns tydligt även i en tuff och dammig industrimiljö. Den har två justerbara mikrobrytare som är oberoende av varandra. De är justerbara inom mätområdet och de kan ställas in för hög/hög eller hög/låg eller låg/lågt flödeslarm, till exempel för att skydda utrustning i kyl- eller smörjoljesystem. Är okänslig för magnetfält.

Rördelar:

mässing, pulverlackerat stål, rostfritt stål (annat material på begäran)

Rörstorlekar:

DN 15 - DN 550

Kåpa:

aluminium, rostfritt stål

Mätområde:

1:2 och 1:5

IP klassning:

IP43 som standard, IP65 som tillval

Temperatur spec:

beroende på konfiguration. Kontakta Eletta

Tillval:

Atex certifierad, separat montering vid höga temperaturer, parallell montering med M–Serien och mycket mer!

Brytarens märkvärde:

max 15 A vid 480 VAC & 2 A vid 30 VDC

Mikrobrytare:

två justerbara SPDT mikrobrytare, repeterbarhet <2 % S02, S05 har ingen mikrobrytare utan visar endast flödeshastighet.
